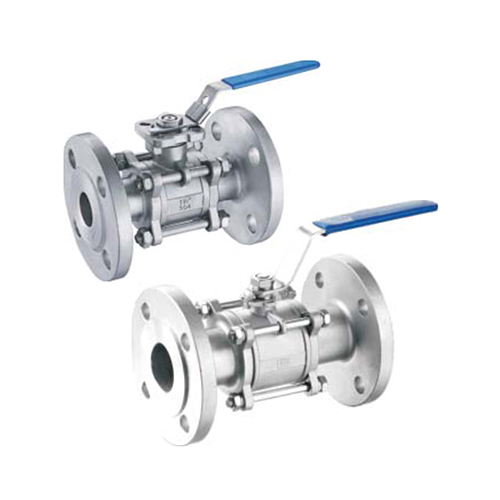

三片式高平台法兰球阀

全通径 Full port,1/2"~6"(DN15~DN150)

阀体工作压力 Body W.P.:100WOG(PN63)

法兰端工作压力 Flange end W.P.:PN16/40, CLASS 150/300

工作温度 W.T.:-20~180℃

精密铸造 Investment casting

阀杆防爆出装置设计 Blow-out proof stem

ISO5211直装高平台设计(可选) ISO5211 Direct mounting pad(option)

手柄带锁装置(可选) Locking device handle(option)


F3B 国标 GB PN16

设计标准 Design:GB/T 12237

法兰标准 Flange dimension:JB/T 79.1

检验&测试 Inspection & testing:GB/T 13927,JB/T 9092


F3C 美标 ANSI CLASS150/300

设计标准 Design: ASME B1634

法兰标准 Flange dimension: ASME B16.5

检验&测试 Inspection & testino:AP|598


F3D 德标 DIN PN16/40

设计标准 Design:EN1983,EN12516-1

法兰标准 Flange dimension:DN2543~2545、EN1092-1 PN1640

结构长度 Face to face:DIN 3202-F1,EN 558-1

检验&测试 Inspection & testino:DIN 3230,EN12266-1

0.00
0.00

商品描述

全通径 Full port,1/2"~6"(DN15~DN150)

阀体工作压力 Body W.P.:100WOG(PN63)

法兰端工作压力 Flange end W.P.:PN16/40, CLASS 150/300

工作温度 W.T.:-20~180℃

精密铸造 Investment casting

阀杆防爆出装置设计 Blow-out proof stem

ISO5211直装高平台设计(可选) ISO5211 Direct mounting pad(option)

手柄带锁装置(可选) Locking device handle(option)


F3B 国标 GB PN16

设计标准 Design:GB/T 12237

法兰标准 Flange dimension:JB/T 79.1

检验&测试 Inspection & testing:GB/T 13927,JB/T 9092


F3C 美标 ANSI CLASS150/300

设计标准 Design: ASME B1634

法兰标准 Flange dimension: ASME B16.5

检验&测试 Inspection & testino:AP|598


F3D 德标 DIN PN16/40

设计标准 Design:EN1983,EN12516-1

法兰标准 Flange dimension:DN2543~2545、EN1092-1 PN1640

结构长度 Face to face:DIN 3202-F1,EN 558-1

检验&测试 Inspection & testino:DIN 3230,EN12266-1


>
>
>
>
>
>
>
>
>
